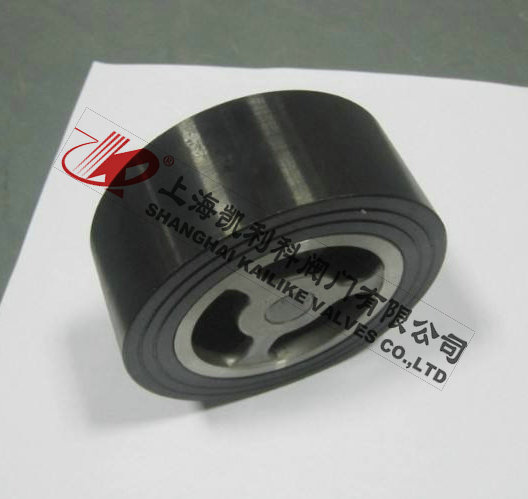

H71H、H71W對夾式止回閥該閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力??；流道通暢，流體阻力小；動作靈敏，密封性能好。
| 產品名稱： | 對夾式止回閥 | 產品型號： | H71H、H71W |
| 公稱通徑： | DN50～DN300 | 結構形式： | 升降式 |
| 公稱壓力： | 1.6MPa～4.0MPa | 連接方式： | 對夾式 |
| 適用溫度： | -29ºC～+550ºC | 驅動方式： | 介質推動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽 | 生產廠家： | 上海凱利科閥門有限公司 |
| 型號 | 公稱通徑 | 試驗壓力 | 工作溫度 | 適用溫度 | |
| 殼體 | 密封 | ||||
| H71H-16Q | 1.6 | 2.4 | 1.76 | ≤235℃ | 水、蒸氣、油品等 |
| H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235℃ | |
| H71W-25H | ≤300℃ | ||||
| H71W-25P | ≤200℃ | 硝酸等腐蝕性介質 | |||
| H71W-40H | 4.0 | 6.0 | 4.4 | ≤300℃ | |
| H71W-40P | ≤200℃ | 水、蒸氣 | |||
| 型號 | 閥門 | 閥瓣 | 彈簧 |
| H71H-16Q H71H-25Q | QT400-15 | 25 | 50CrVA |
| H71W-25H H71W-40H | 2Cr13 | 1Cr13 | 1Cr18Ni9 |
| H71W-25P H71W-40P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 公稱通徑 | L | D, | ||
| 1.6 | 2.5 | 4.0 | ||
| 15 | 25 | 48 | 48 | 48 |
| 20 | 31.5 | 58 | 58 | 58 |
| 25 | 35.5 | 68 | 68 | 68 |
| 32 | 40 | 80 | 80 | 870 |
| 40 | 45 | 90 | 90 | 90 |
| 50 | 56 | 105 | 105 | 105 |
| 65 | 63 | 125 | 125 | 125 |
| 80 | 71 | 140 | 140 | 140 |
| 100 | 80 | 160 | 165 | 165 |
| 125 | 110 | 190 | 195 | 195 |
| 150 | 125 | 215 | 225 | 225 |
| 200 | 160 | 270 | 285 | 390 |
| 250 | 200 | 330 | 340 | 350 |
| 300 | 250 | 385 | 400 | 415 |
聲明：【H71H,H71W對夾式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H71H,H71W對夾式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
