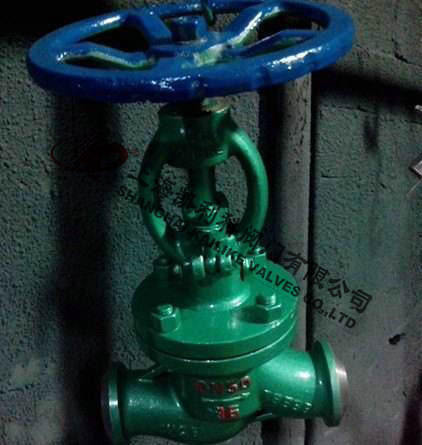

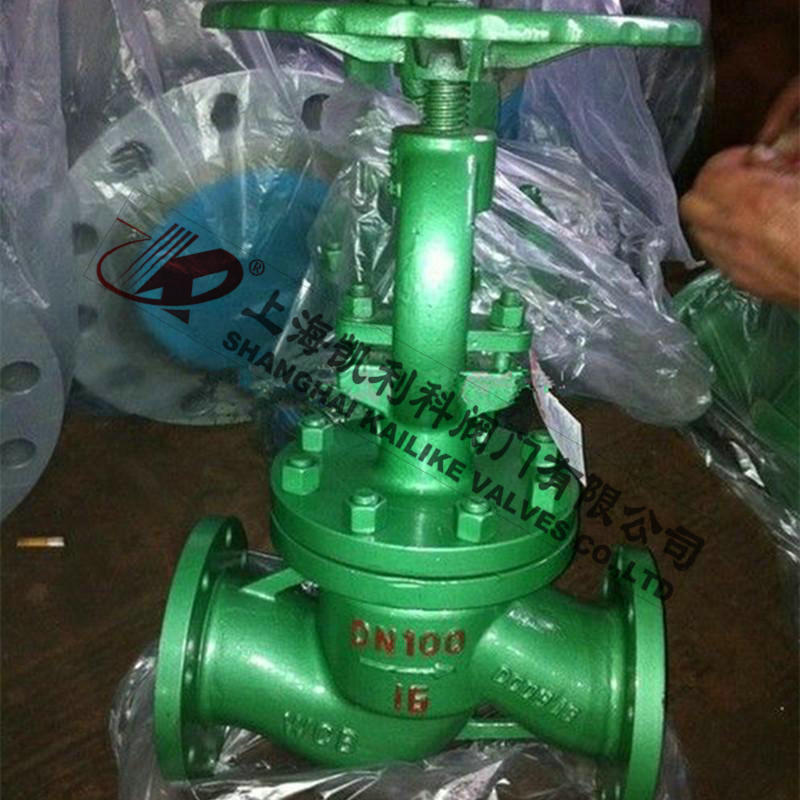

DSJ41H、DSJ61H水封截止閥具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。適用于火電廠汽機冷凝和真空負壓系統，起到真空隔離密封作用。
| 產品名稱： | 水封截止閥 | 產品型號： | DSJ41H、DSJ61H |
| 公稱通徑： | DN10～DN150 | 結構形式： | 截止式 |
| 公稱壓力： | 1.0MPa～10.0MPa | 連接方式： | 法蘭、焊接 |
| 適用溫度： | -29ºC～+550ºC | 驅動方式： | 手動、電動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、空氣 | 生產廠家： | 上海凱利科閥門有限公司 |
| 設計標準 | 結構長度 | 連接法蘭 | 試驗和檢驗 | 壓力-溫度 |
| JB/T3595 | GB/T15188.1 | JB/T79.1-94 | GB13927 JB/T9092 | GB/T3595 |
| 公稱壓力 | 試驗壓力 | |||
| 殼體 | 密封（水） | 密封（氣） | 上密封 | |
| 1.0 | 1.5 | 1.1 | 0.6 | 1.1 |
| 1.6 | 2.4 | 1.8 | 1.8 | |
| 2.5 | 3.8 | 2.8 | 2.8 | |
| 4.0 | 6.0 | 4.4 | 4.4 | |
| 6.4 | 9.6 | 7.0 | 7.0 | |
| 10.0 | 15.0 | 11.0 | 11.0 | |
| 殼體材料 | 適用介質 | 適用溫度 |
| 碳素鋼（C） | 水、蒸汽、油品 | ≤425 |
| 鉻鉬鋼（I） | 水、蒸汽、油品 | ≤550 |
| 鉻鎳不銹鋼（P） | 硝酸類 | ≤200 |
| 鉻鎳鉬不銹鋼（R） | 醋酸類 | ≤200 |
| 零件名稱 | 材料 | |||
| 閥體 | WCB | ZG1Cr5Mo | ZG1Cr5Mo | ZG1Cr18Ni12Mo2Ti |
| 閥 瓣/ 座 | WCB | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 閥蓋 | WCB/25 | ZG1Cr5Mo | ZG1Cr5Mo | ZG1Cr18Ni12Mo2Ti |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 填料 | 鉛青組合填料 | |||
| 閥桿螺母 | 鋁青銅 | |||
| 手輪 | 可鍛鑄鐵 | |||

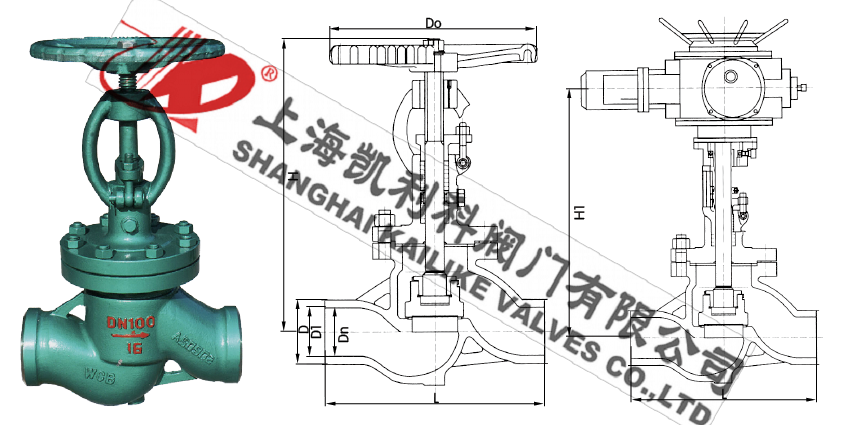

| 型號 | DN | L | D | Dn | D1 | H | Do | 電動H1 |
|
DSJ61H/Y -16C/P/R/I DSJ961H/Y -16C/P/R/I |
10 | 130 | 36 | 9 | 15 | 245 | 120 | 547 |
| 15 | 130 | 36 | 12 | 19 | 245 | 120 | 552 | |
| 20 | 150 | 44 | 19 | 26 | 265 | 140 | 557 | |
| 25 | 160 | 44 | 26 | 33 | 270 | 160 | 562 | |
| 32 | 180 | 60 | 30 | 39 | 270 | 180 | 592 | |
|
DSJ61H/Y -25P/R/I DSJ961H/Y -25P/R/I |
10 | 130 | 36 | 9 | 15 | 245 | 120 | 547 |
| 15 | 130 | 36 | 12 | 19 | 245 | 120 | 552 | |
| 20 | 150 | 44 | 19 | 26 | 265 | 140 | 557 | |
| 25 | 160 | 44 | 26 | 33 | 270 | 160 | 562 | |
| 32 | 180 | 60 | 30 | 39 | 270 | 180 | 592 | |
|
DSJ61H/Y -40P/R/I DSJ961H/Y -40P/R/I |
10 | 130 | 36 | 9 | 15 | 245 | 120 | 547 |
| 15 | 130 | 36 | 12 | 19 | 245 | 120 | 552 | |
| 20 | 150 | 44 | 19 | 26 | 265 | 140 | 557 | |
| 25 | 160 | 44 | 26 | 33 | 270 | 160 | 562 | |
| 32 | 180 | 60 | 30 | 39 | 270 | 180 | 592 | |
|
DSJ61H/Y -64P/R/I DSJ961H/Y -64P/R/I |
10 | 130 | 36 | 9 | 15 | 245 | 120 | 547 |
| 15 | 130 | 36 | 12 | 19 | 245 | 140 | 552 | |
| 20 | 150 | 44 | 19 | 26 | 270 | 160 | 557 | |
| 25 | 160 | 44 | 26 | 33 | 290 | 180 | 562 | |
| 32 | 180 | 60 | 30 | 39 | 330 | 200 | 592 | |
|
DSJ61H/Y -100P/R/I DSJ961H/Y -100P/R/I |
10 | 130 | 36 | 9 | 15 | 245 | 120 | 547 |
| 15 | 130 | 36 | 12 | 19 | 245 | 140 | 552 | |
| 20 | 150 | 44 | 19 | 26 | 270 | 160 | 557 | |
| 25 | 160 | 44 | 26 | 33 | 290 | 180 | 562 | |
| 32 | 180 | 60 | 30 | 39 | 330 | 200 | 592 |

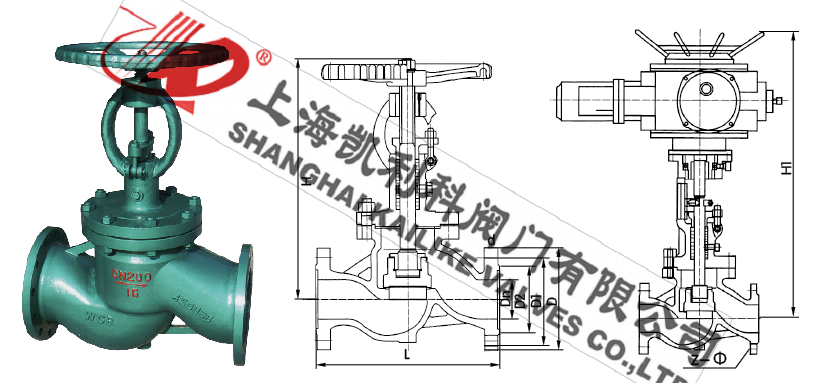

| 型號 | DN | L | D | D1 | D2 | d | z-Φ | Dn | H | Do | 電動H1 |
|
DSJ41H/Y -16C/P/R/I DSJ941H/Y -16C/P/R/I |
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 12 | 245 | 120 | 552 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 18 | 265 | 140 | 557 | |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 25 | 270 | 160 | 562 | |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 31 | 285 | 180 | 572 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 38 | 300 | 200 | 625 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 49 | 355 | 240 | 660 | |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 66 | 415 | 280 | 690 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 78 | 425 | 280 | 715 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 96 | 470 | 320 | 770 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 121 | 500 | 360 | 810 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 146 | 570 | 400 | 1060 | |
|
DSJ41H/Y -25P/R/I DSJ941H/Y -25P/R/I |
15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 12 | 245 | 120 | 552 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 18 | 265 | 140 | 557 | |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 25 | 270 | 160 | 562 | |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 31 | 285 | 180 | 572 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 38 | 300 | 200 | 625 | |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 49 | 355 | 240 | 660 | |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 66 | 415 | 280 | 690 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 78 | 425 | 280 | 715 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 96 | 470 | 320 | 770 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 121 | 500 | 360 | 810 | |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 146 | 570 | 400 | 1060 |
聲明：【DSJ41H,DSJ61H水封截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的DSJ41H,DSJ61H水封截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
