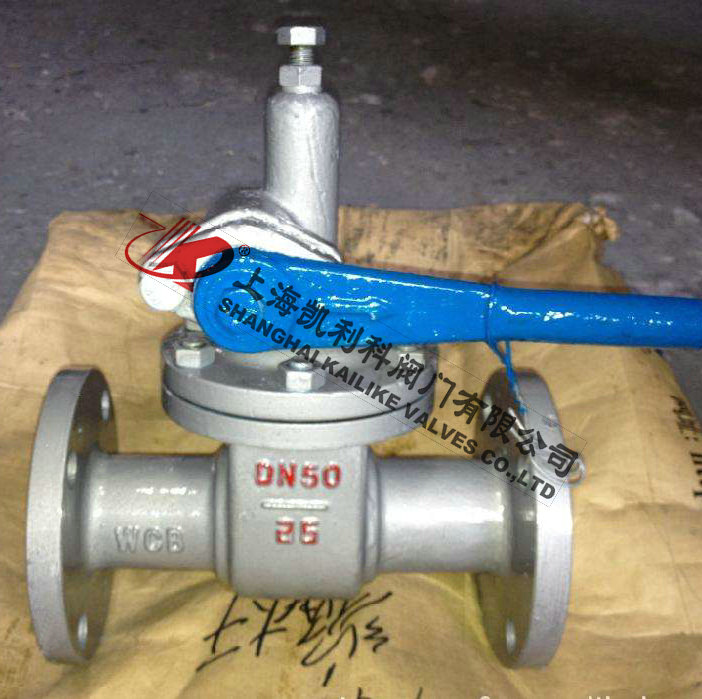

Z44H、Z48H快速排污閥是由閘閥演變而來的，利用齒輪轉90℃帶動閥桿提升實現開啟和關閉的目的。快速排污閥是直接依靠介質壓力產生的作用力來幫助作用于閥瓣上的機械荷密封的，作用在閥瓣上的機械載荷主要是來自壓縮彈簧，這種幾乎是固定的機械載荷；雖然對于壓縮彈簧，加載的排污閥可以通過調整彈簧力來達到良好密封，但密封壓差必須足夠強，以保證足夠的密封力，從而在閥正常運行時達到密封，密封壓差還應小于啟閉壓差，以確保開啟靈活。
| 產品名稱： | 快速排污閥 | 產品型號： | Z44H、Z48H |
| 公稱通徑： | DN15～DN80 | 結構形式： | 閘板式 |
| 公稱壓力： | 1.6MPa～4.0MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+425ºC | 驅動方式： | 手動、電動 |
| 閥體材質： | WCB鑄鋼、不銹鋼304 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、污水、蒸汽、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 型號 | 公稱壓力 | 試驗壓力Ps（MPa） | 適用介質 | 適用介質（℃） | |
| - | - | ||||
| Z44H、Z48H-16C | 1.6 | 2.4 | 1.8 | 水、蒸汽 | ≤250 |
| Z44H、Z48H-16 | |||||
| Z44H、Z48H-25C | 2.5 | 3.8 | 2.8 | ||
| Z44H、Z48H-25 | ≤425 | ||||
| Z44H、Z48H-40C | 4.0 | 6.0 | 4.4 | ||
| Z44H、Z48H-40 | ≤250 | ||||
| 零件名稱 | 閥體、閥蓋 | 閥座、閘板 | 閥桿 | 齒輪軸 | 填料 | 墊片 | 扳手 |
|
Z44H、Z48H-16C Z44H、Z48H-25 Z44H、Z48H-40 |
鑄鋼、不銹鋼 | 鉻不銹鋼 | 鉻不銹鋼 | 鉻不銹鋼 |
油浸石墨 石棉盤根 |
橡膠石 棉板 |
球墨 鑄鐵 |
|
公稱壓力 PN（MPa） |
公稱通徑 DN（mm） |
- | 重量 | ||||||||
| L | D | D1 | D2 | D6 | b | ZΦd | H | LO | - | ||
| 1.6 | 25 | 160 | 115 | 85 | 65 | - | 14 | 4-Φ14 | 160 | 180 | 10 |
| 32 | 200 | 135 | 100 | 78 | - | 16 | 4-Φ18 | 180 | 200 | 11 | |
| 40 | 230 | 145 | 110 | 85 | - | 16 | 4-Φ18 | 220 | 220 | 16 | |
| 50 | 250 | 160 | 125 | 100 | - | 16 | 4-Φ18 | 230 | 240 | 20 | |
| 65 | 265 | 180 | 145 | 120 | - | 18 | 4-Φ18 | 250 | 280 | 28 | |
| 80 | 280 | 195 | 160 | 135 | - | 20 | 8-Φ18 | 280 | 350 | 38 | |
| 2.5 | 25 | 160 | 115 | 85 | 65 | - | 16 | 4-Φ14 | 160 | 180 | 10 |
| 32 | 200 | 135 | 100 | 78 | - | 18 | 4-Φ18 | 180 | 200 | 11 | |
| 40 | 200 | 145 | 110 | 85 | - | 18 | 4-Φ18 | 220 | 220 | 16 | |
| 50 | 250 | 160 | 125 | 100 | - | 20 | 4-Φ18 | 230 | 240 | 20 | |
| 65 | 265 | 180 | 145 | 120 | - | 22 | 8-Φ18 | 250 | 280 | 28 | |
| 80 | 280 | 195 | 160 | 135 | - | 22 | 8-Φ18 | 280 | 350 | 38 | |
| 4.0 | 25 | 160 | 115 | 85 | 65 | 58 | 16 | 4-Φ14 | 160 | 180 | 10 |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-Φ18 | 180 | 200 | 11 | |
| 40 | 230 | 145 | 110 | 85 | 76 | 18 | 4-Φ18 | 220 | 220 | 16 | |
| 50 | 250 | 160 | 125 | 100 | 88 | 20 | 4-Φ18 | 230 | 240 | 20 | |
| 65 | 265 | 180 | 145 | 125 | 110 | 22 | 8-Φ18 | 250 | 280 | 28 | |
| 80 | 280 | 195 | 160 | 135 | 121 | 22 | 8-Φ18 | 280 | 350 | 38 | |
聲明：【Z44H,Z48H快速排污閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z44H,Z48H快速排污閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
